ARM指令结构和crack思路

05 Aug 2015 TAGS : [ ARM 汇编+bin 技术相关 嵌入式汇编 Iot安全 ]

写在开头

很久之前写了一些围绕ANDROID和ARM的学习笔记,前段时间已经整理过一篇,这是另一篇。这里记录了一些围绕着ARM指令系统的知识。

ARM指令系统是由ARM公司定义的一类芯片的指令规则,这种芯片普遍应用于各种便携式设备,以及智能终端中,具有低功耗,便于开发等特点。

ARM指令系统同X86指令的区别

从指令长度上看,ARM指令属于定长指令系统,每一条指令都为固定的4字节长度,而X86却是变长,长度取决于指令本身的复杂程度。

从CPU架构上看,ARM指令系统拥有着更多的寄存器供开发者使用(31个通用寄存器和6个状态寄存器),与之相对的X86寄存器数量便少的可怜了,这一问题也在X64指令中得到了很大程度大缓解。

以上两点仅是比较明显的区别,也是ARM同X86相比更优秀的地方,如果想要了解更详细的区别可以通过网络自行检索,这里就不细致描述了。

Arm指令格式介绍

前面提到:ARM 指令是定长指令,长度为4个字节(32位二进制位),这样做的好处之一是便于CPU寻址,而另一个好处就是在指令定义时,可以人为固定一些特殊的标志位,用于确定指令的执行规则。ARM指令的一般编码形式如下: rootkiter.com

其中:   cond 指令执行的条件码;   opcode 指令操作编码   S 决定指令的操作是否影响CPSR(状态寄存器类似于X86中的flag寄存器)的值   Rd 目标寄存器编码(通过二进制序列描述各种寄存器)   Rn 包含第一个操作数的寄存器编码。   Shifter_operand 表示第二个操作数 随后规定了一条ARM指令语法模版:   \{\}{S} \,\, </code>

通过上面的描述不难发现,在指令序列中有一个名称为cond的片段,是X86指令序列中所没有的,该序列决定了当前指令是否会被执行,换句话说,通过修改这个字段,就可以实现程序逻辑的修改。

cond片段的含义

影响程序执行流程的标志

从X86的汇编指令中我们可以得知,指令执行过程中会出现如下几种情况:
  1.指令执行结果为“0”
  2.指令执行结果出现溢出
  3.指令执行结果为负
  4.两个操作数的大小判别
这些情况将会决定后续程序的执行流程,在Flag寄存器中会找到它们的身影。相同的情况ARM指令系统同样也考虑到了,并且将这些情况通过CPSR寄存器(类似X86中的FLAG寄存器)中进行存储,并为它们命名为:Z、V、N、C 四个标志位。CPU通过访问CPSR寄存器的状态便可以确定程序的执行流程。

条件码以及助记符的对应关系

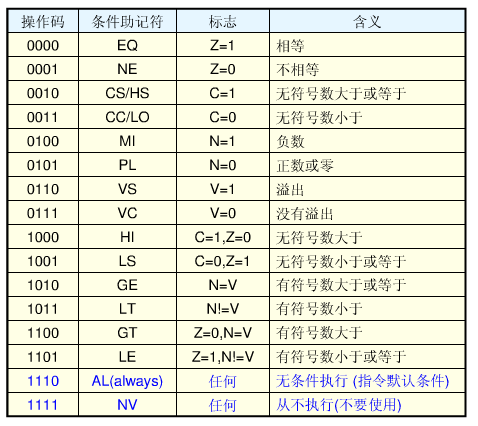

通过cond片段的条件码,可以对CPSR寄存器进行相应的访问,为了便于记忆,特规定了一些助记符,它们之间的对应关系可以参照下图: rootkiter.com

如何使用cond片段

到目前为止,ARM指令系统基本已经熟悉了,可以进行一些破解的思索了,从crackme的游戏规则可以知道:crackme其实就是让一段指令片段在“执行”同“不执行”之间转换,从而达到破解的目的。

在X86中“爆破”通常都是通过修改jmp,cmp的操作数、或Flag标志位,来crack程序的。这些方法同样适用于ARM平台,然而通过以上对于cond片段的了解不难发现:
如果修改了cond片段的值同样也能够达到crack的目的,只需修改一位二进制位即可完成BNE到BEQ的转化,修改四位二进制位即可让一条指令失效,或让其无条件执行,可以说,手握“条件码同助记符对应表”即可决定ARM程序中每一条指令的生死。

通过crackme来验证cond片段的功效

如何获得crackme

从各大破解论坛游走一圈之后,并没有找到 ARM 版的crackme,原因大概在于大牛们不屑于 ARM 平台的破解尝试,也可能是ARM平台本来就没有什么值得破解的东西。好在以前编写过 windows 的 crackme ,既然没有那么就自己写一个吧,随便弄一个弱智的功能测试一下修改cond的效果。ARM下的编程语言,除了特定的汇编语言、C语言以外,似乎没有发现其他的嵌入式原生开发的语言,既然我喜欢C语言那么就用C语言实现一个傻瓜式的crackme吧。

Crackme的构思

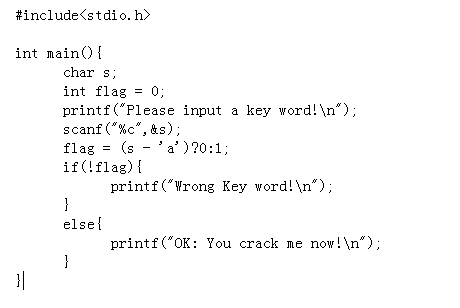

既然已经定义为“傻瓜式”的crackme了,那就自然要有一个傻瓜式的规则,提示用户输入一个字符,如果输入的是‘a’则提示crack成功,否则提示失败。 具体的C实现代码如下所示:

rootkiter.com

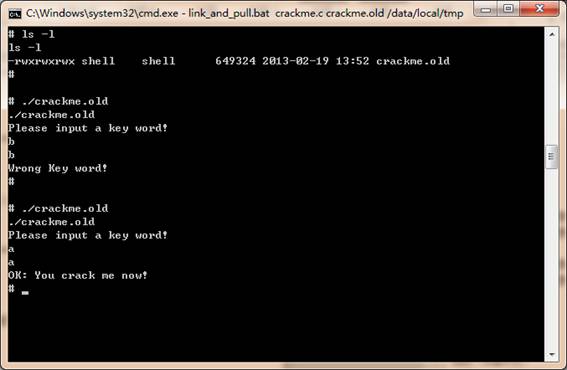

代码编写完毕利用交叉编译器生成arm平台对应的二进制可执行文件。 运行结果如下图所示:

rootkiter.com

效果还不错,现在不输入‘a’是不会提示OK的了。下面的目标就是:输入除‘a’以外的其他key都会提示“OK:You crack me now !”

开始Crack

破解准备

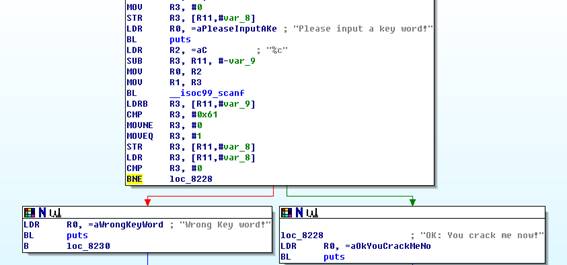

Crack必须的工具有两个,一款好用的调试器,和一个16进制文件编辑器,由于crackme并不复杂,IDA 61 + C32Asm足以。 首先用IDA61打开crackme,并进行简单的分析,如下图所示: rootkiter.com

简单看一下都是比较基础的ARM指令,没有什么难度,关键跳转一目了然:“BNE loc_8228”,只需要将BNE改为BEQ,或者B,即可跳转到输出“OK”的分支。既然如此马上动手。

找到cond片段

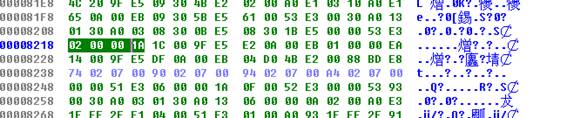

通过IDA的HEX标签查看可以得知:BNE所对应的指令片段为:02 00 00 1A,如下图所示: rootkiter.com
由于ARM指令在文件中为字节倒序排列,所以其中1A 的1 便是cond片段的值,将其修改为:0A 即可将BNE指令变为BEQ,貌似IDA不支持修改源文件,那么就在C32Asm中修改吧。

用C32Asm进行代码变更

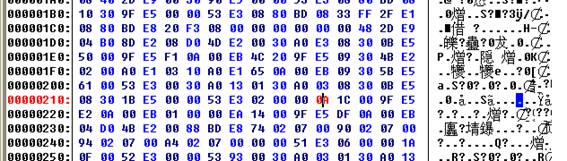

通过C32Asm的16进制查找功能定位到该序列处,并将1A修改为0A(BNE-> BEQ)然后保存修改结果。

rootkiter.com

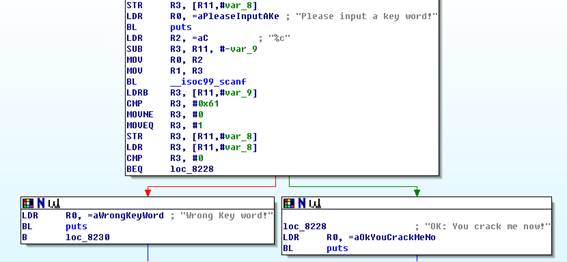

最后用IDA载入查看修改后的程序流程:

rootkiter.com

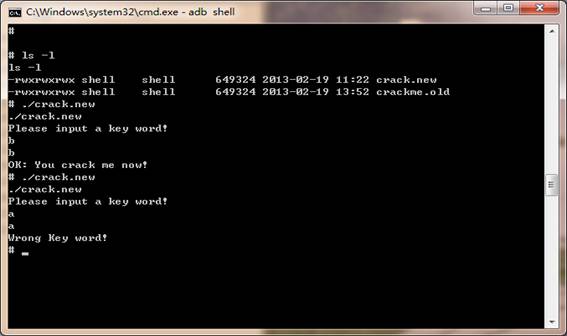

可以发现,该指令已经变为预期的BEQ指令。 具体arm平台测试结果如下图所示: rootkiter.com

可以发现,输入‘a’同输入‘b’得到的返回值发生了交换,证明程序的流程被有效的修改了,crack成功,现在就可以根据自己的要求修改指令中的cond片段从而达到crack的目的了。

结束

以上介绍了ARM平台下通过修改cond条件码的方法达到crack程序的目的,通过这种方式可以任意的修改程序执行流程,所需要的仅是“IDA + 16进制编辑器 + 条件码助记符对应表”的组合,可以说难度并不是很大。
